Рентген


В данном модуле хранятся исследования пациента:

  • 2D снимки
  • 3D снимки
  • Фотопротоколы
  • Видеопротоколы

Фильтры и основной функционал​

Кнопка/ПолеОписание
filters_open.pngОткрыть блок фильтров
filters_quantity.pngКоличество загруженых снимков
filters_type.pngСортировка снимков по врачам или направлениям врачей

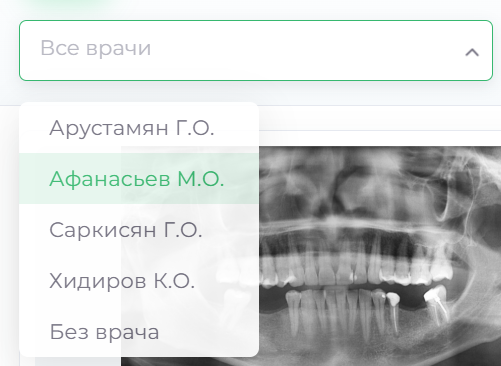

filters_doctor.pngФильтр по врачу

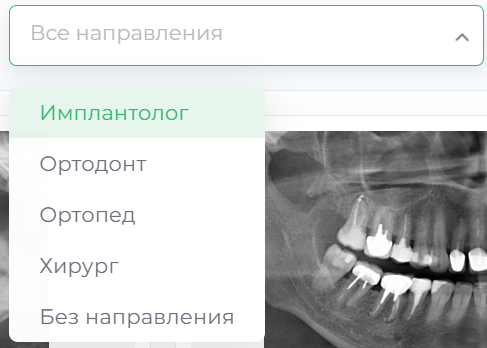

filters_direction.pngФильтр по направлению врача
filters_date.pngФильтр по дате
filters_reset.pngСброс фильтров

2D снимки​

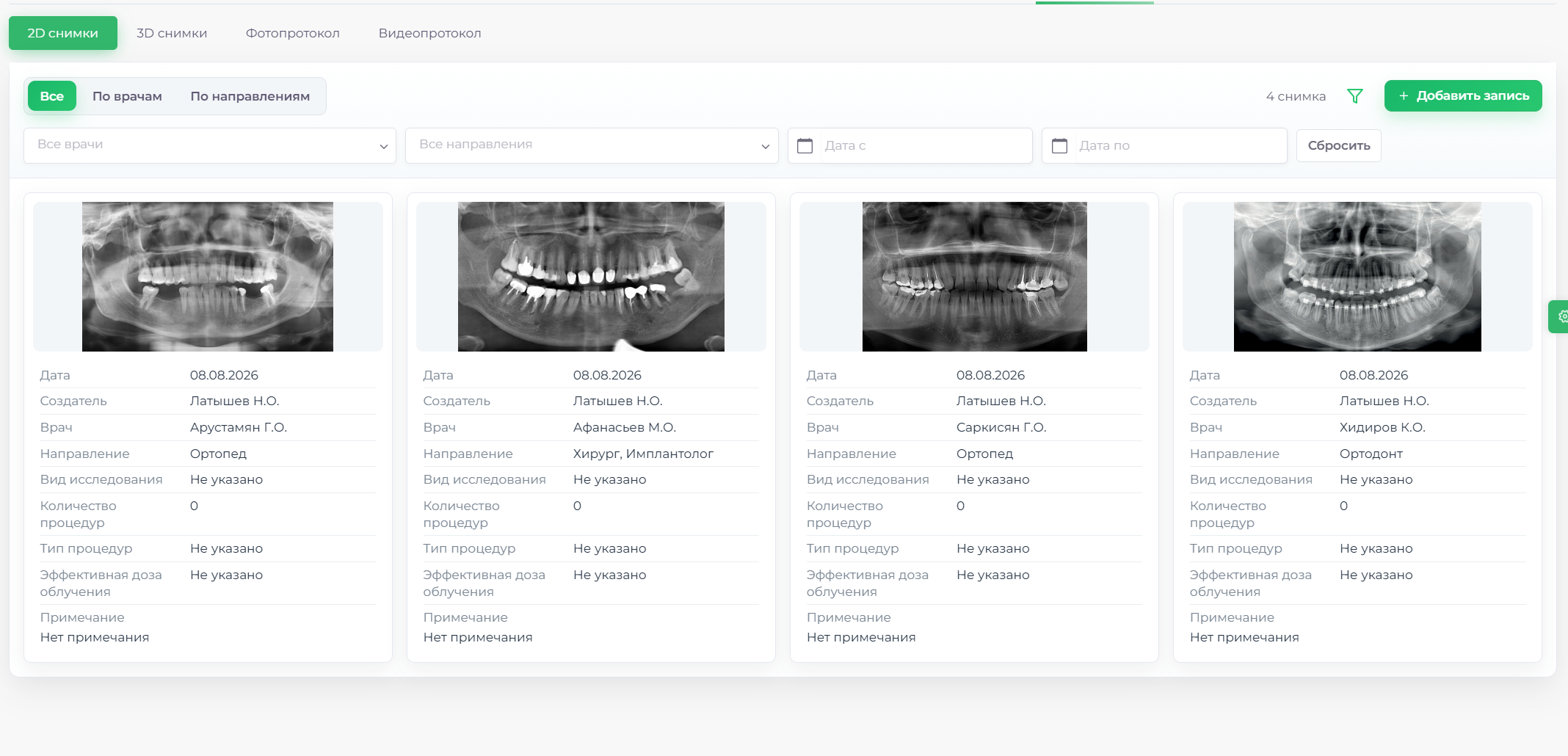

В этом разделе хранятся добавленные рентген-снимки пациента

После добавления 2D исследования снимок так же будет доступен для просмотра в модуле Диагностика

Добавить 2D снимок​

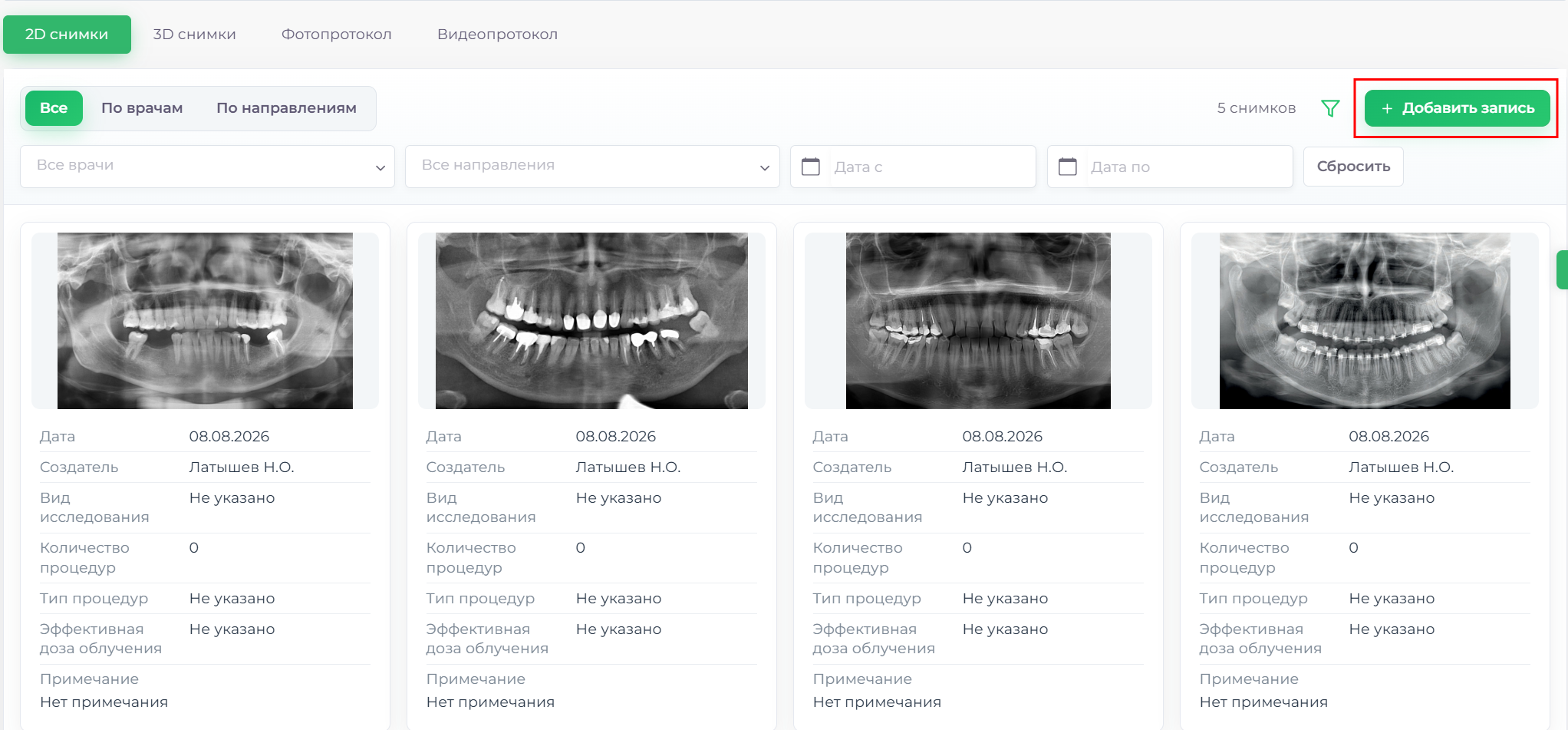

  1. Нажмите на кнопку "Добавить запись":

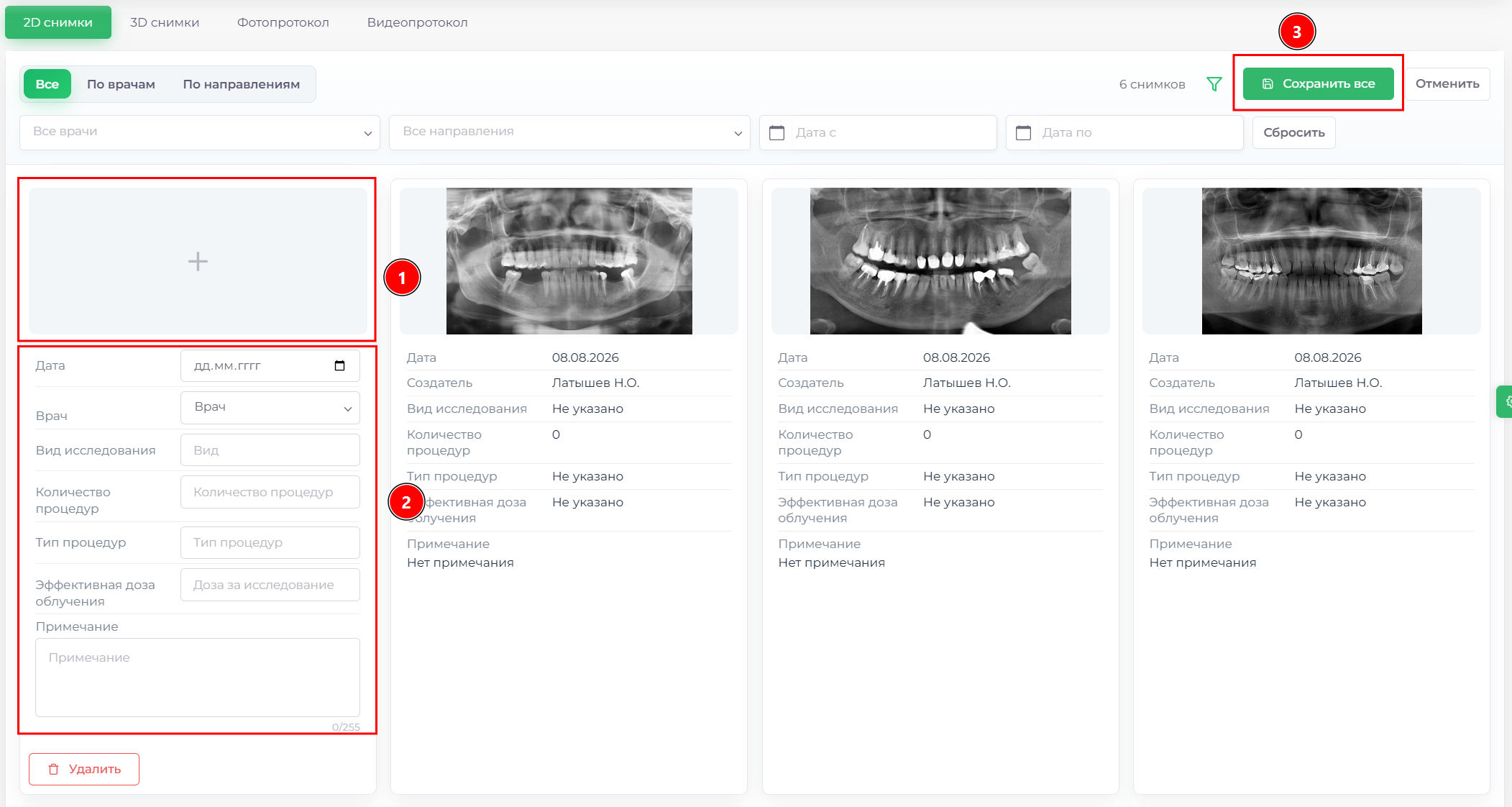

  1. Нажмите на кнопку "Плюс", чтобы выбрать файл для загрузки на своём компьютере, затем заполните всю необходимую информацию в появившемся блоке и нажмите на кнопку "Сохранить все".


Редактировать 2D снимок​

  1. Наведите курсор на снимок.

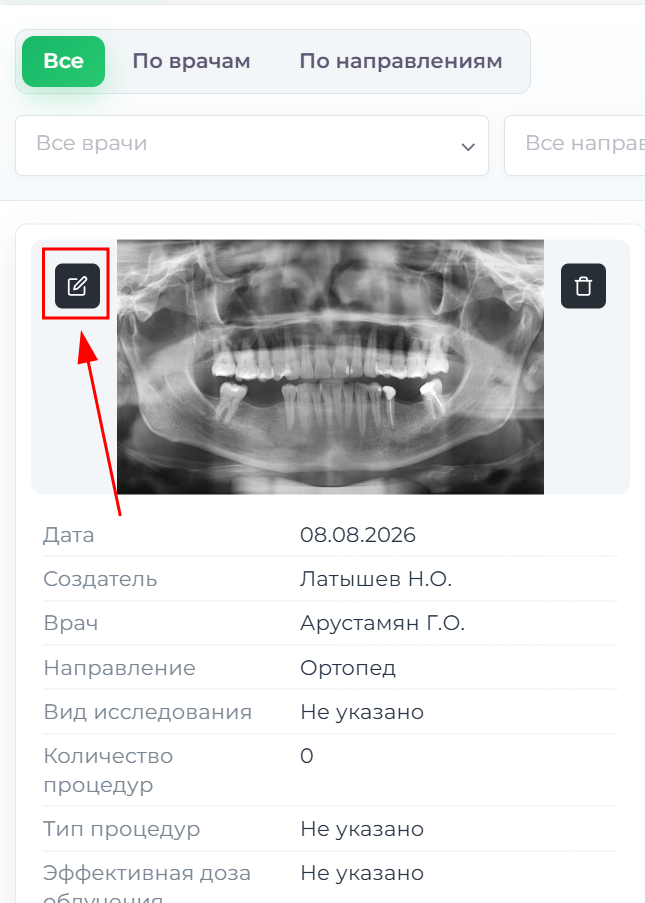

  2. Нажмите на иконку карандаша в левой части снимка.

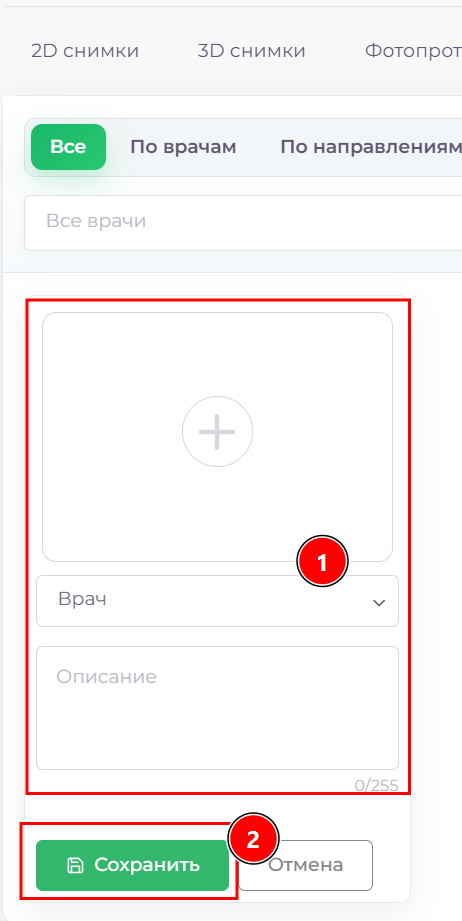

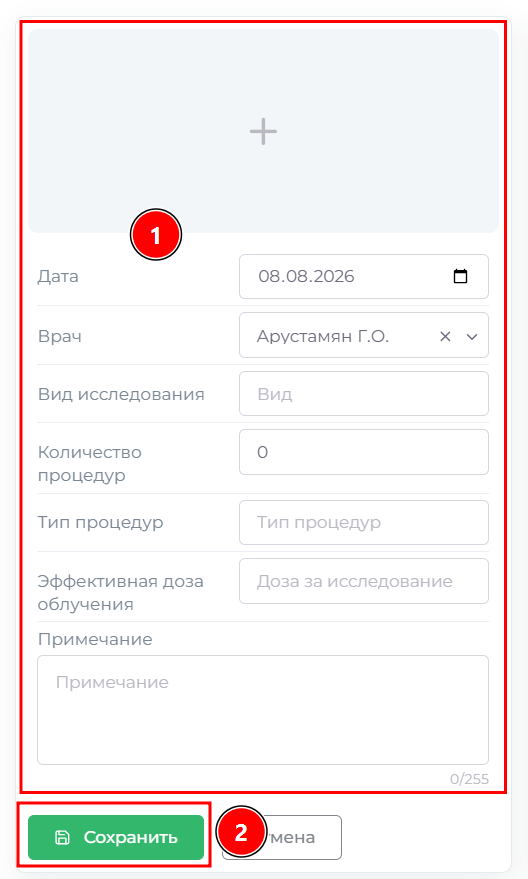

  1. Скорректируйте данные.


  1. Сохраните.

Удалить 2D снимок​

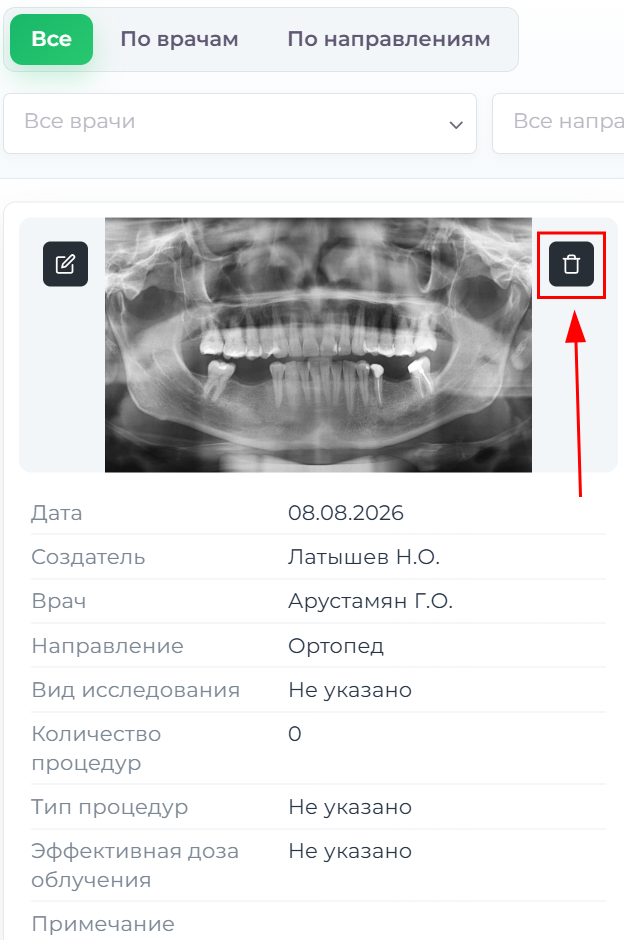

  1. Наведите курсор на снимок.
  2. Нажмите на иконку в виде корзины в правой части снимка.


3D снимки​

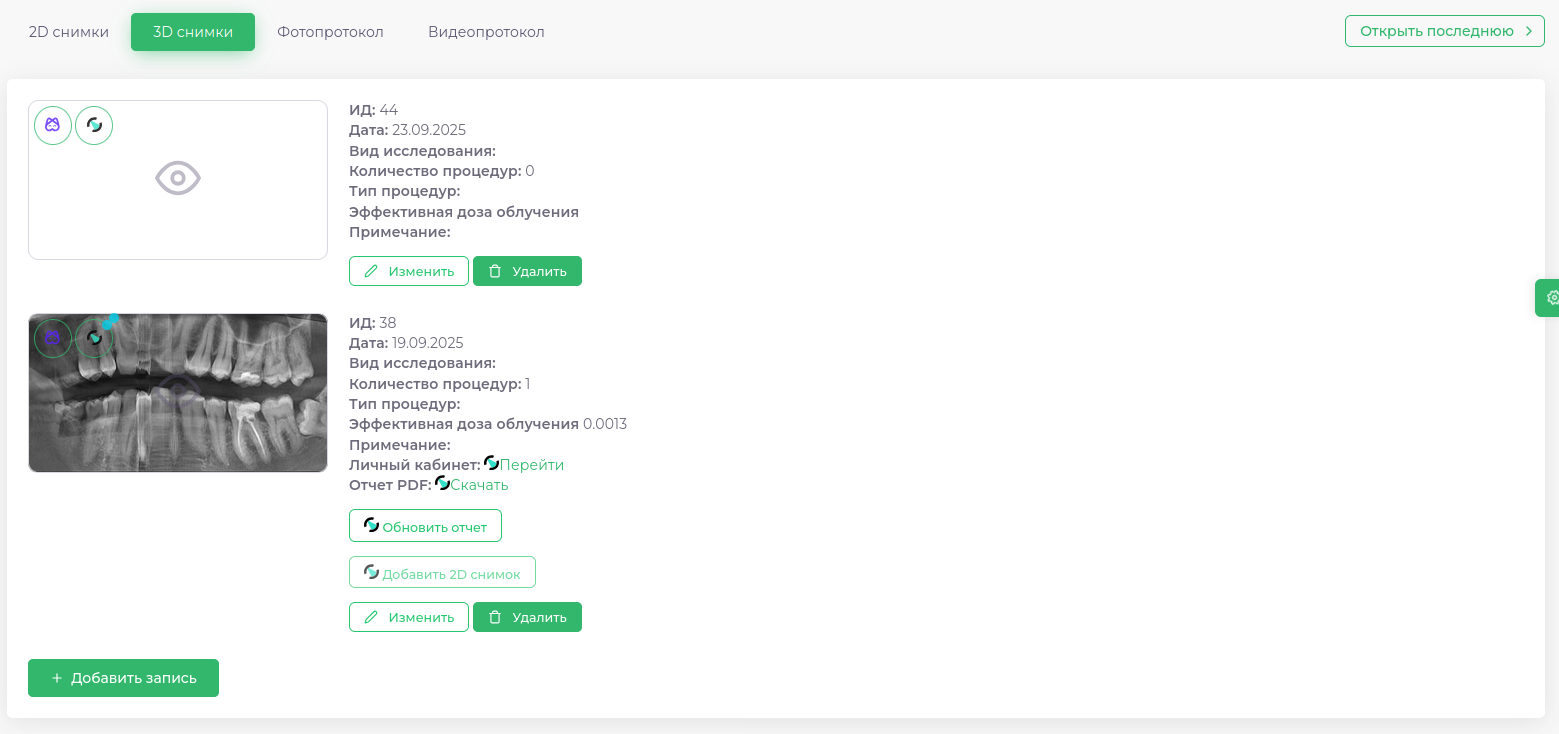

В этом разделе содержатся 3D снимки пациента.

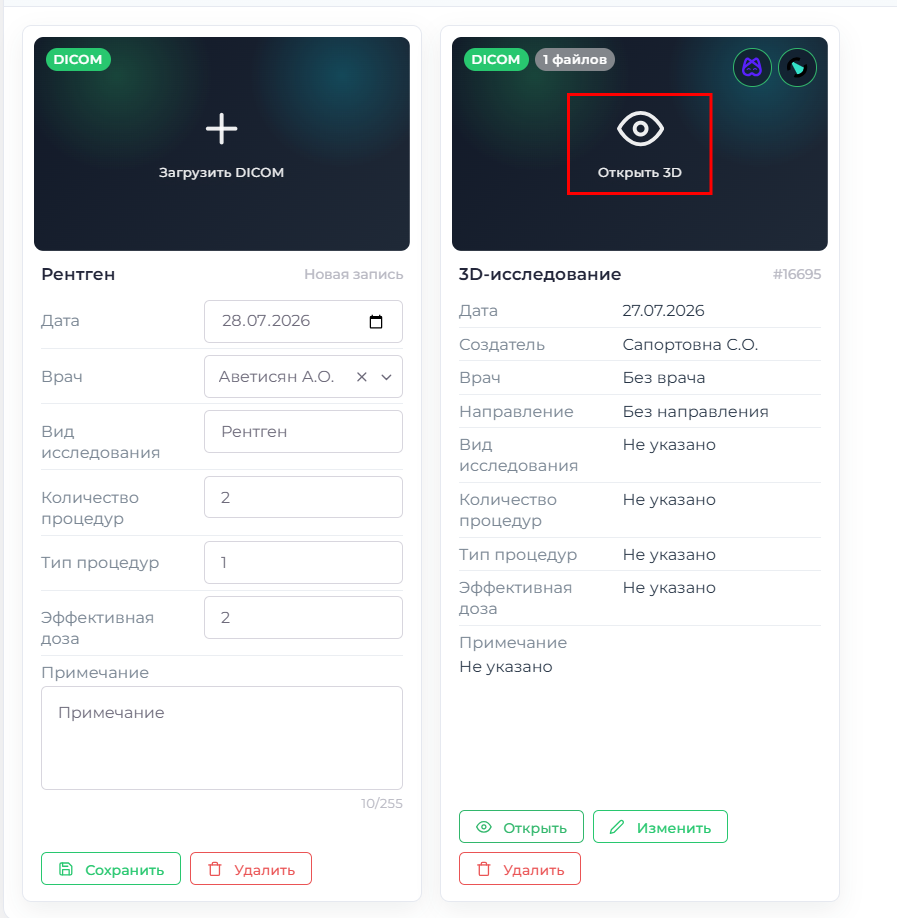

Чтобы открыть подробный просмотр записи, нажмите на значок глаза в центре записи.

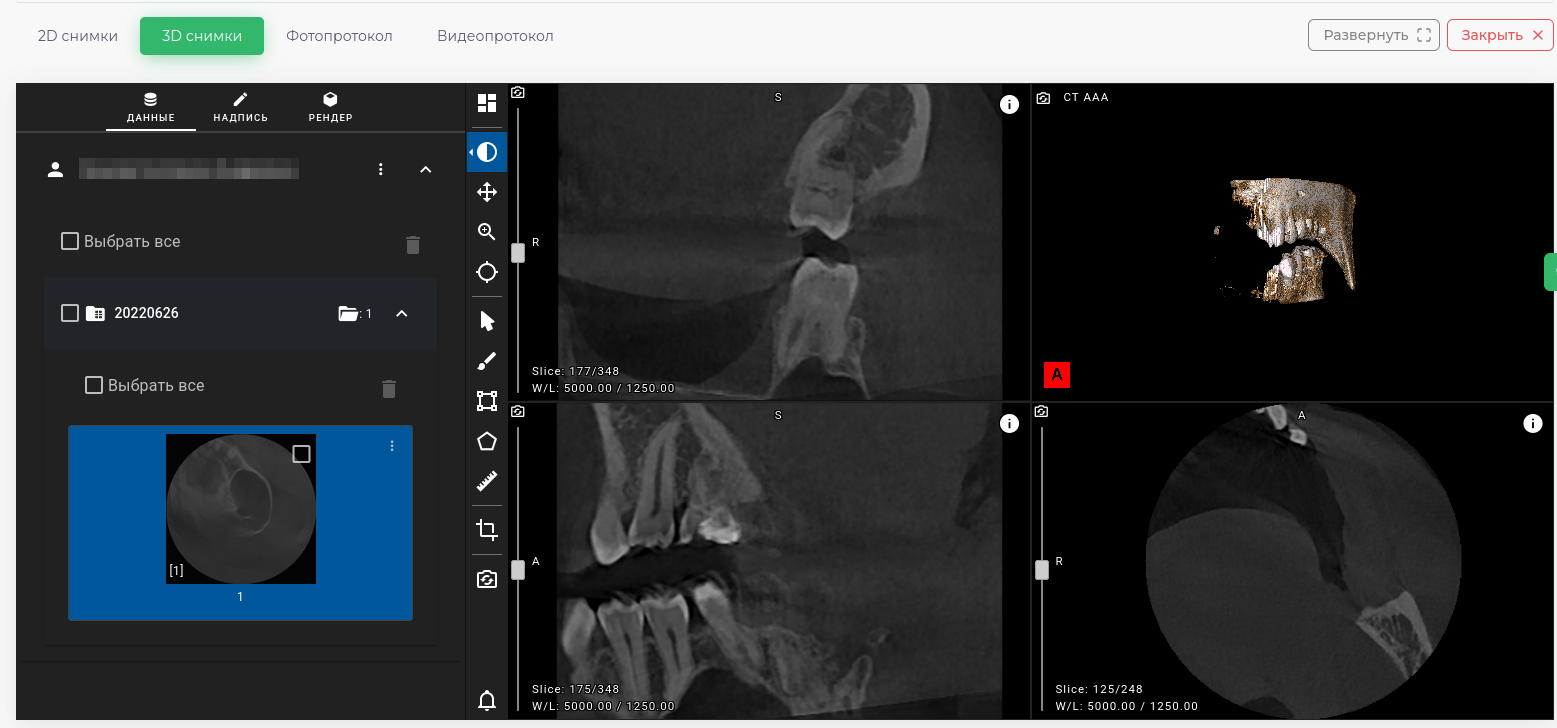

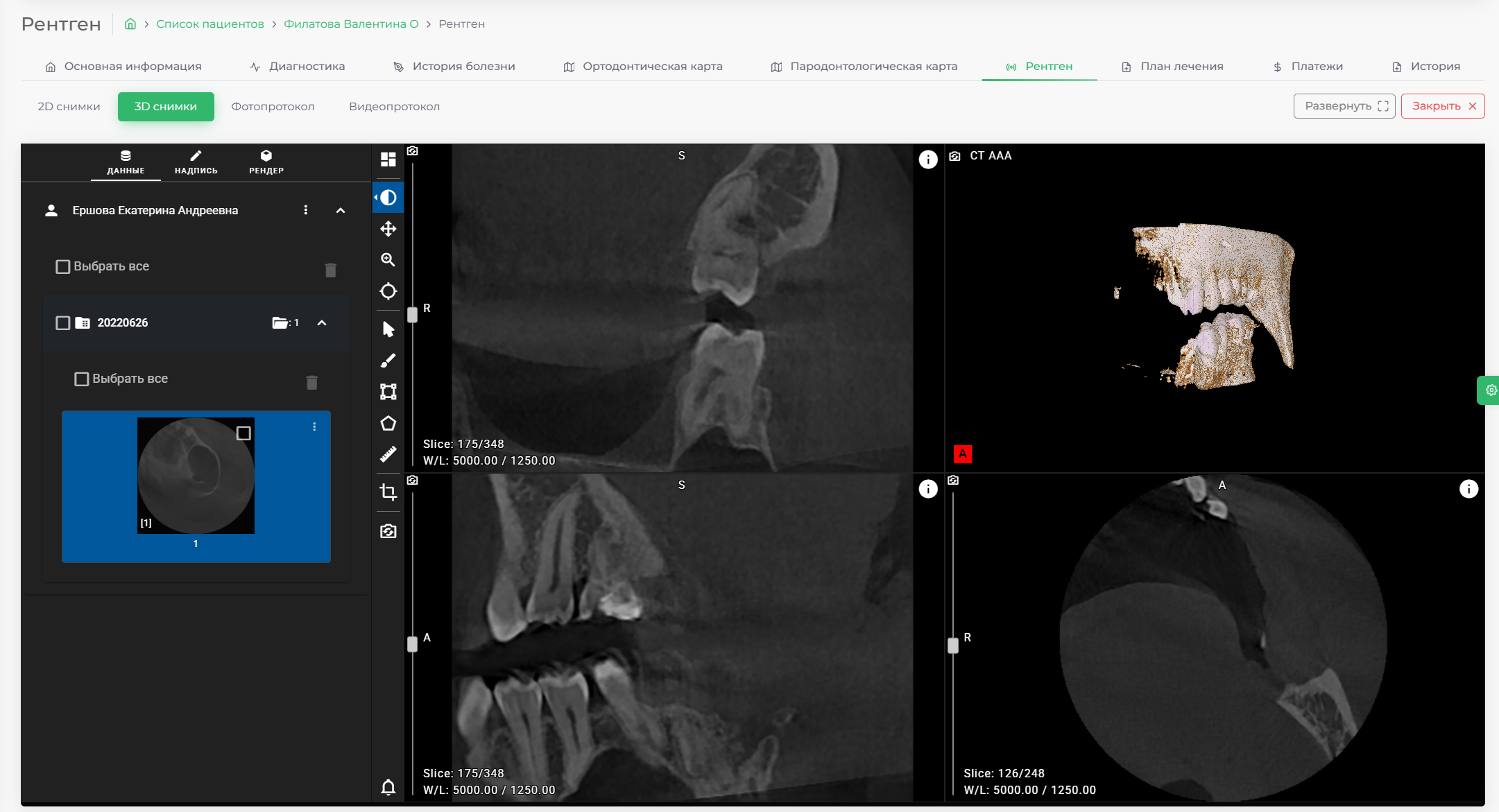

Откроется просмотр записи


Добавить 3D снимок​

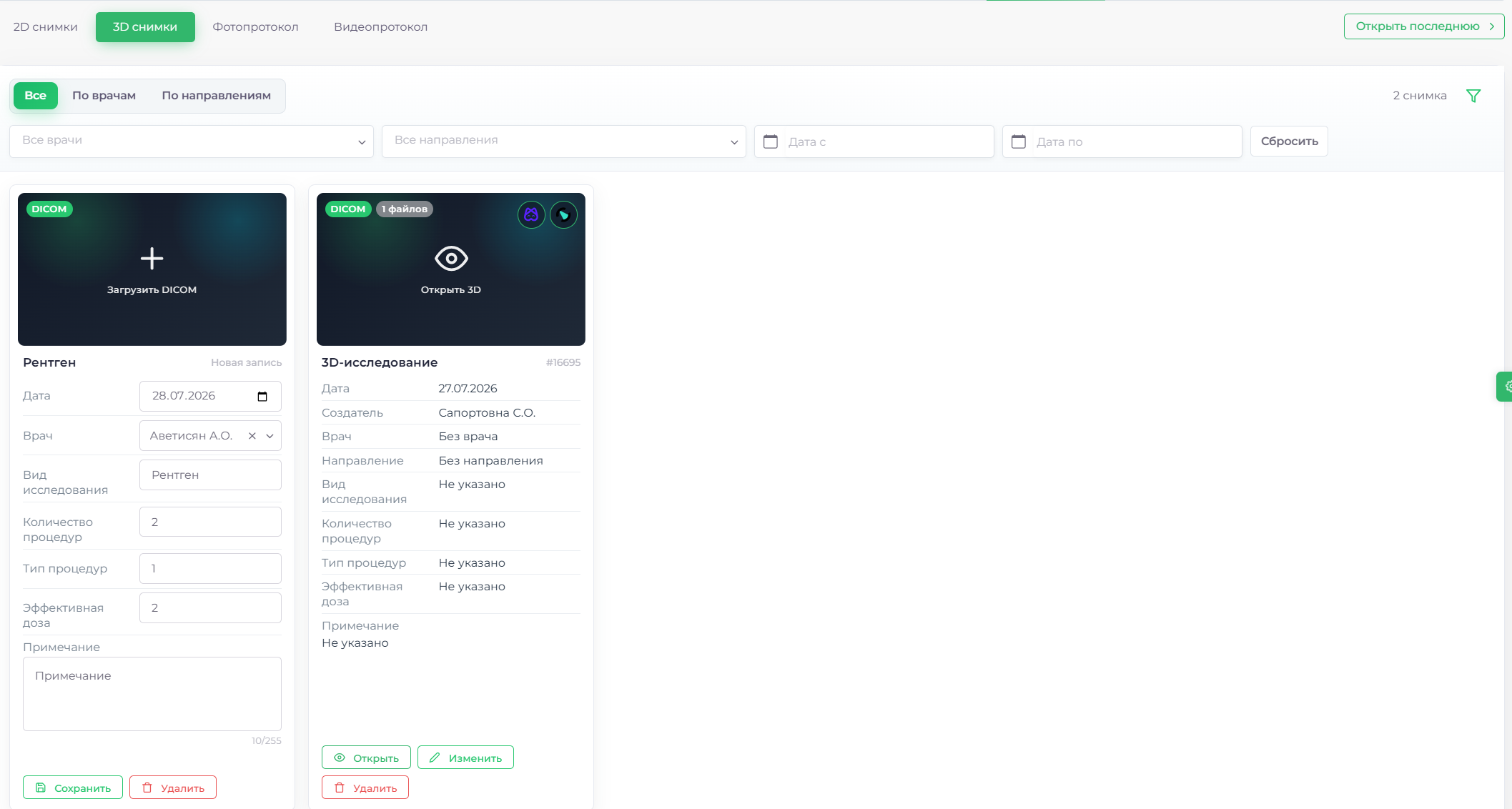

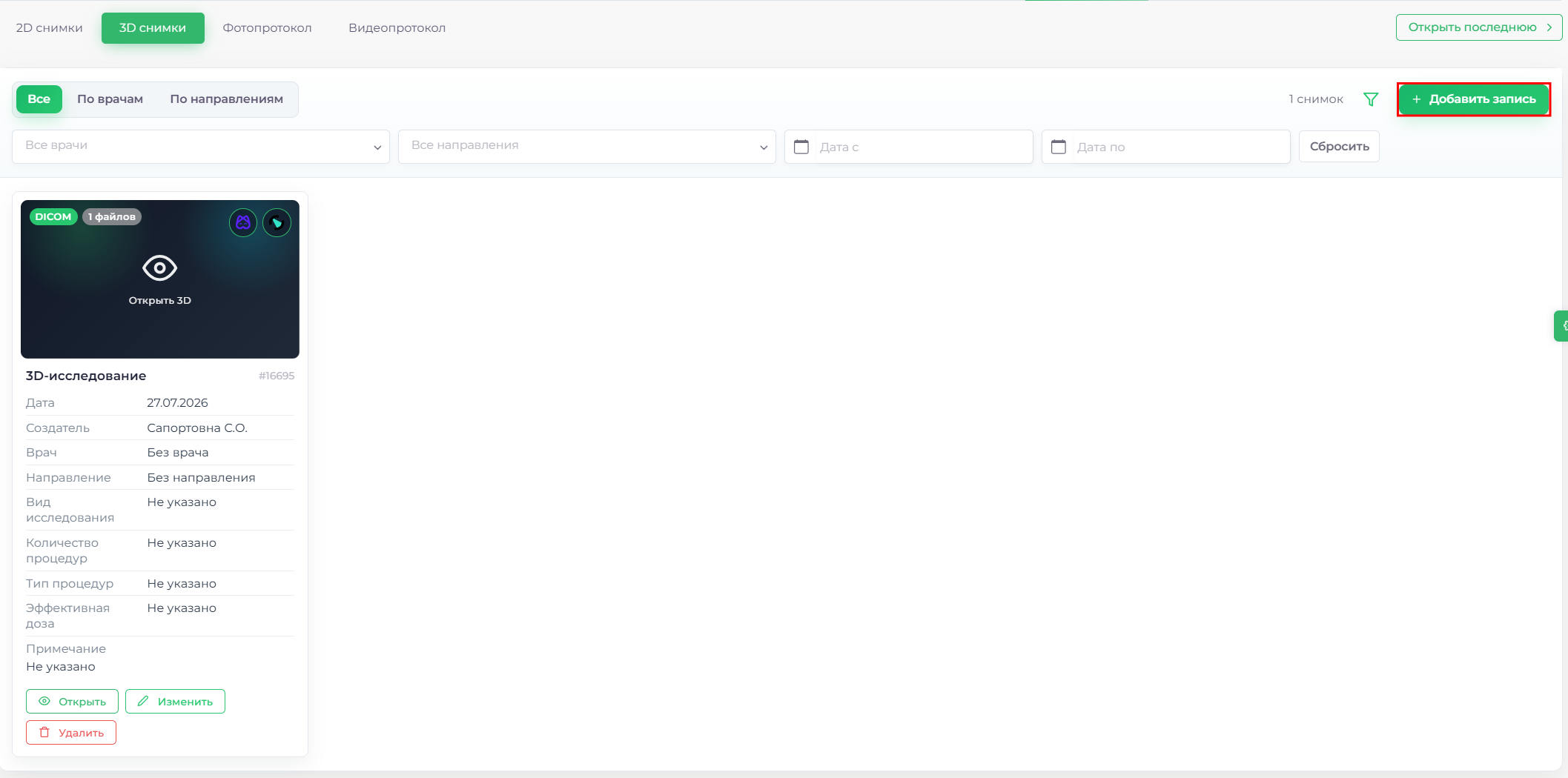

  1. Нажмите на кнопку "Добавить запись":

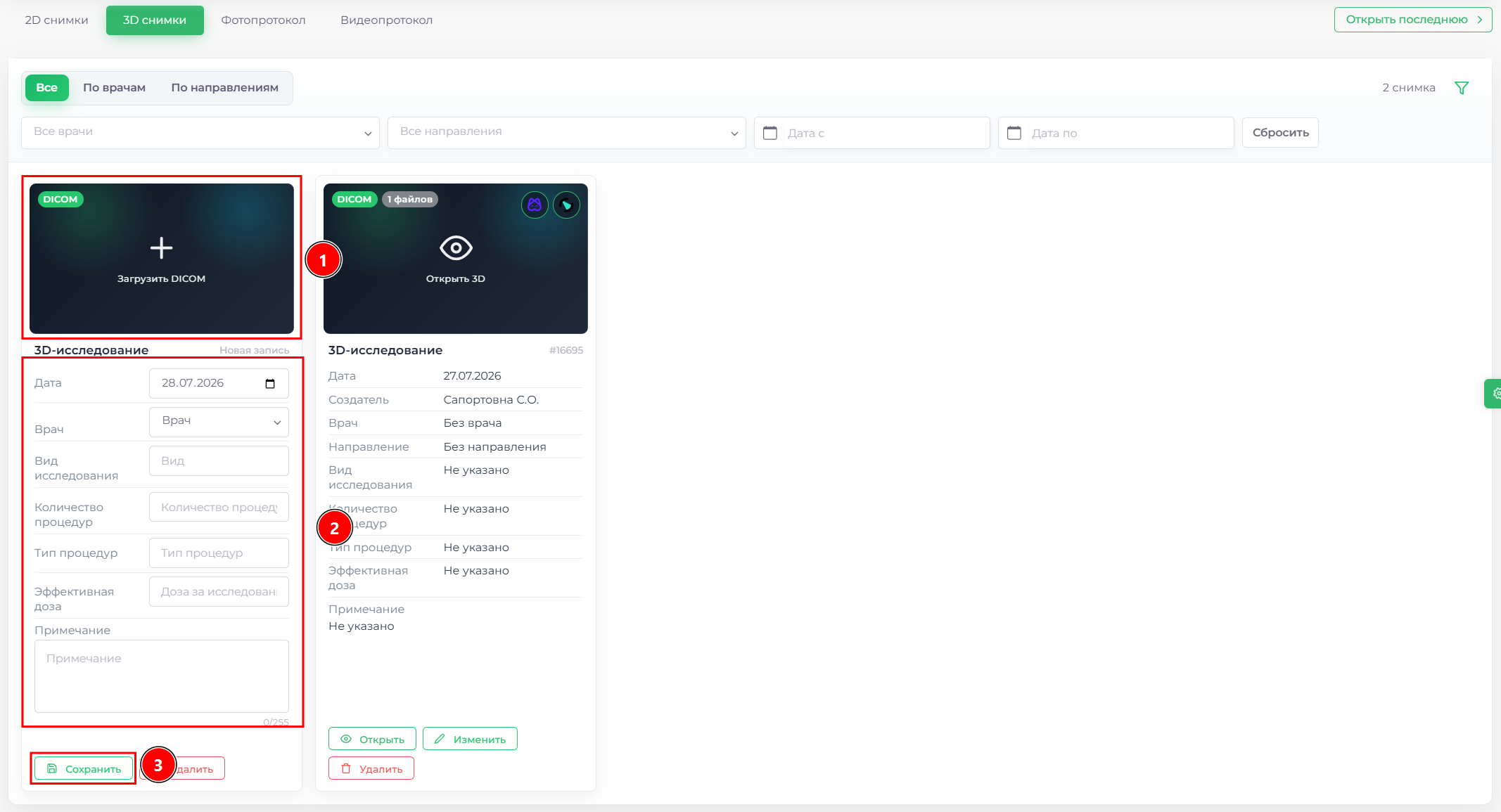

  1. Нажмите на кнопку "Плюс", чтобы выбрать файл для загрузки на своём компьютере, затем заполните всю необходимую информацию в появившемся блоке и нажмите на кнопку "Сохранить"


к сведению

Загрузить 3D снимки можно только в формате .dcm или в формате .zip (размер архива не может быть больше 500 Мб).

Редактировать 3D снимок​

  1. Наведите курсор на снимок.

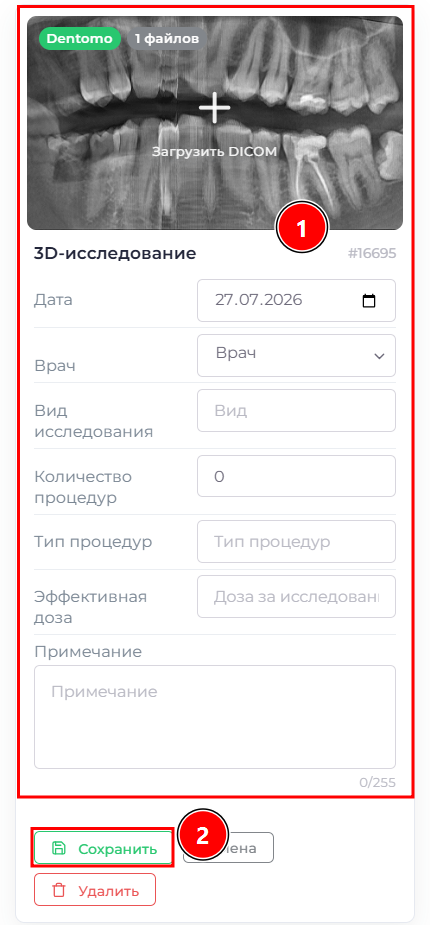

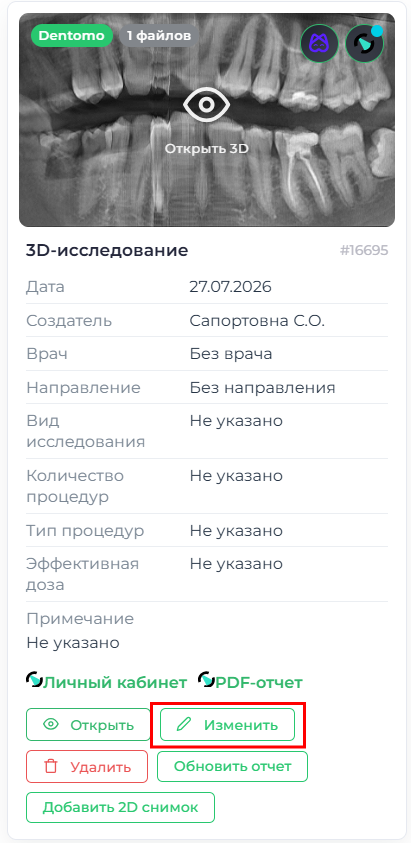

  2. Нажмите на кнопку "Изменить" в нижней части поля снимка.


  1. Скорректируйте данные.


  1. Сохраните.

Удалить 3D снимок​

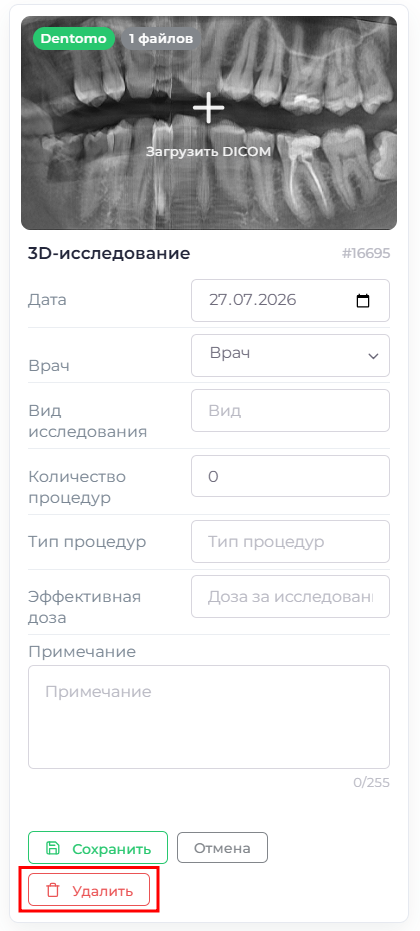

  1. Нажмите на кнопку "Удалить" в нижней части поля снимка.


Интеграция с Diagnocat​

Сервис Diagnocat позволяет поставить диагноз на основе анализа 3D-снимка.

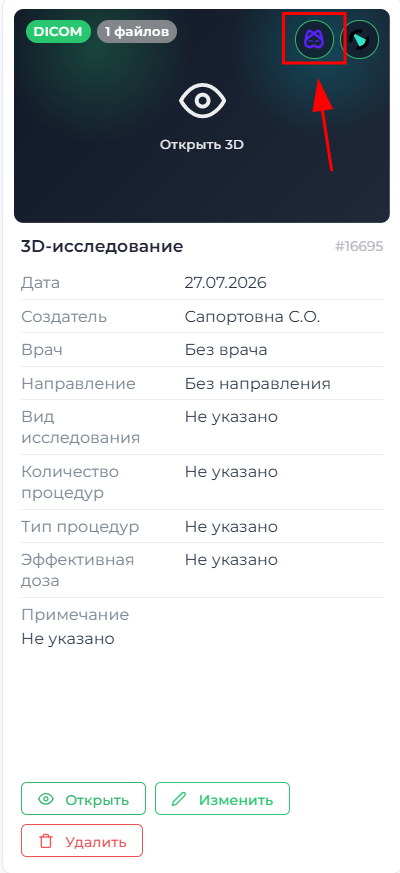

При установленной в [Настройках системы] интеграции с сервисом Diagnocat на записи появится соответствующая кнопка.

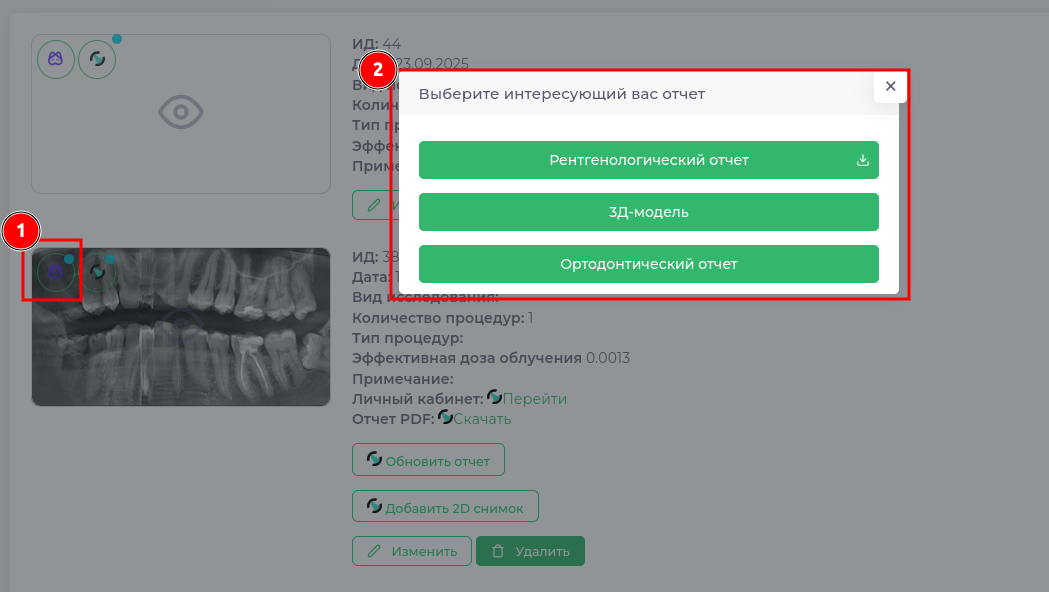

Нажмите на кнопку интеграции, чтобы открыть окно с выбором отчета:

  1. Кнопка "Рентгенологический отчет" отправит Вас на вкладку "Диагностика" карточки пациента. В разделе "Основные диагнозы" появится вкладка диагнозов, добавленных на основе 3D-снимка.
  2. Кнопка "ЗД-модель" создает 3D-модель снимка на сайте сервиса Diagnocat.
  3. Кнопка "Ортодонтический отчет" формирует отчет на сайте сервиса Diagnocat.

Интеграция с DENTOMO​

Сервис DENTOMO помогает ставить диагнозы и составлять отчеты на основе анализа 3Д-снимков

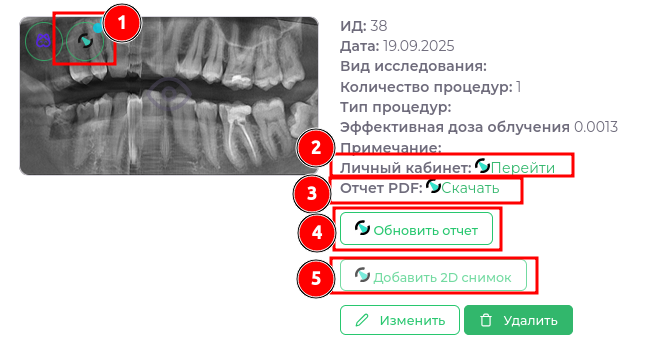

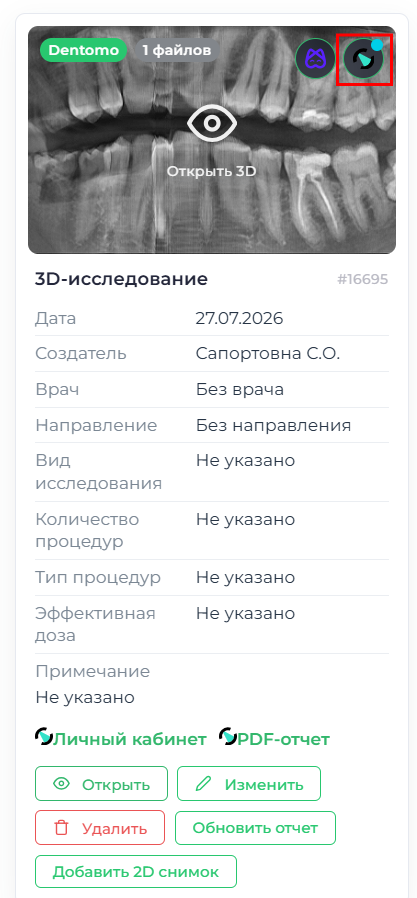

Установленная в "Настройках системы" интеграция с сервисом выглядит на записи 3Д-снимка следующим образом:


  1. Нажатие на кнопку отправит Вас на вкладку "Диагностика" карточки пациента. В разделе "Основные диагнозы" появится вкладка диагнозов, добавленных на основе 3D-снимка.
  2. Переход в личный кабинет на сайте сервиса Dentomo.
  3. Скачать детализированный отчет, сгенерированный на основе 3Д-снимка, в формате PDF.
  4. Обновить данные для отчета.
  5. После нажатия на кнопку 2Д-снимок появится в разделе Рентген - 2D снимки и на вкладке "Диагностика" карточки пациента.

Фотопротокол​

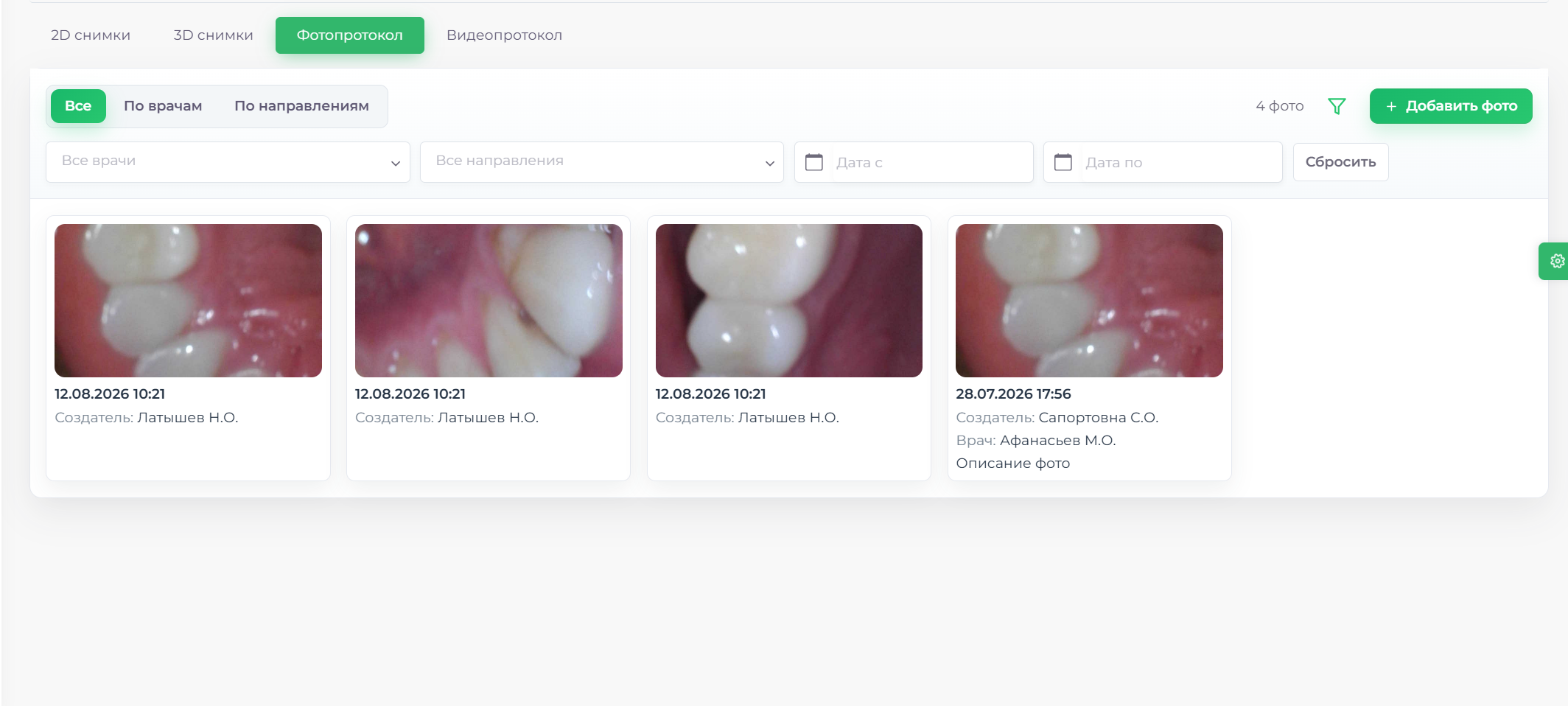

В этом блоке размещены загруженные фотопротоколы.

Для просмотра деталей кликните по нужной записи, после этого перед вами откроется расширенный просмотр.


Добавить фотопротокол​

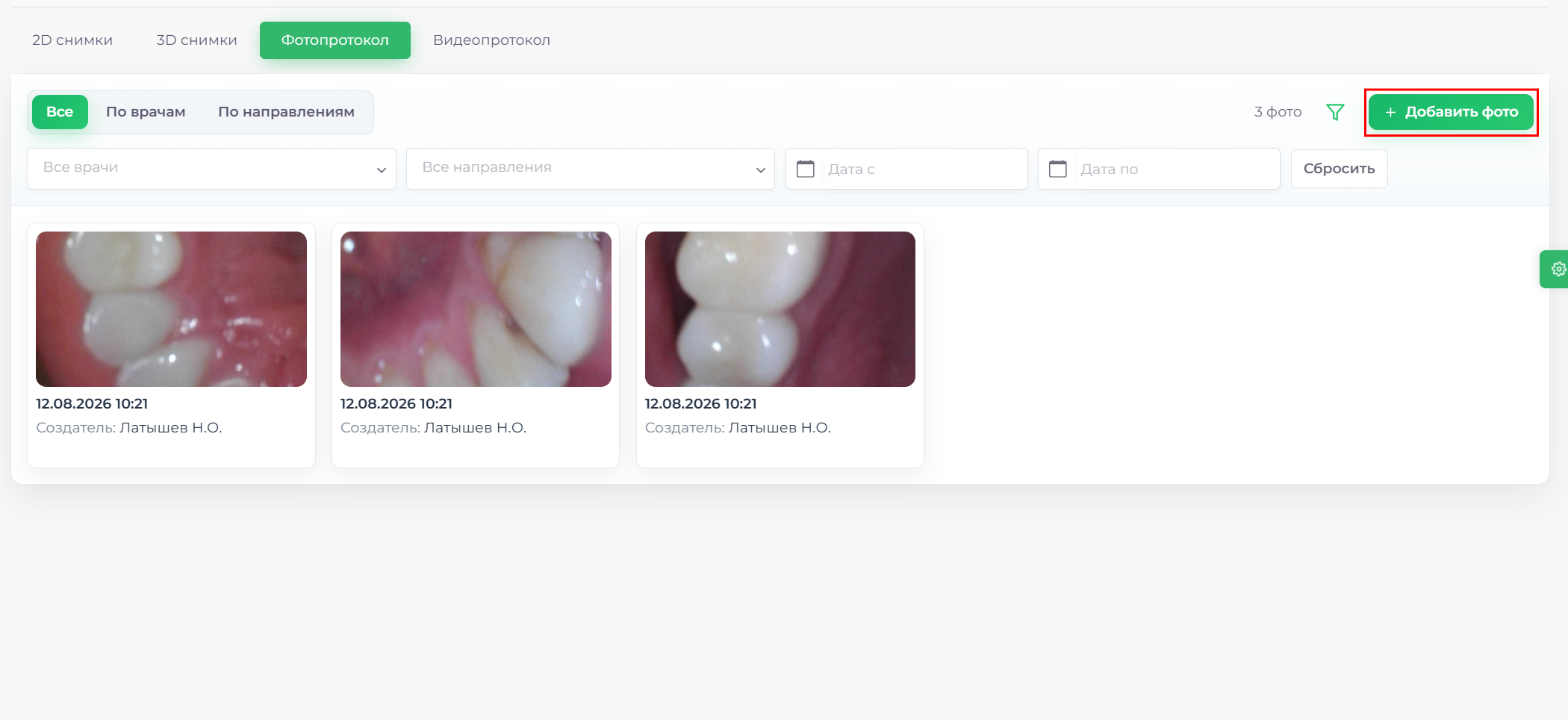

  1. Нажмите на кнопку "Добавить фото":

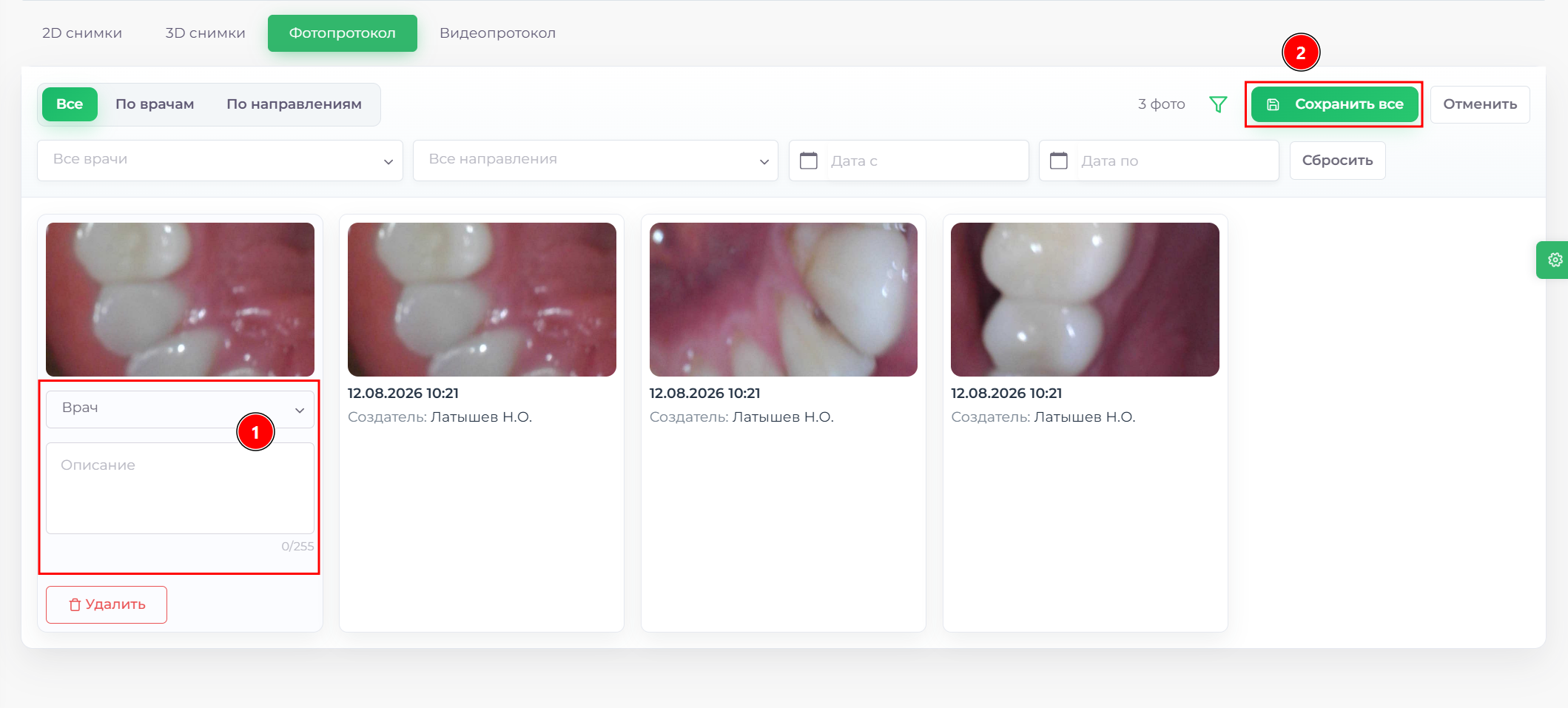

  1. Выберите файл для загрузки на своём компьютере, затем заполните всю необходимую информацию в появившемся блоке и нажмите на кнопку "Сохранить все".


Редактировать фотопротокол​

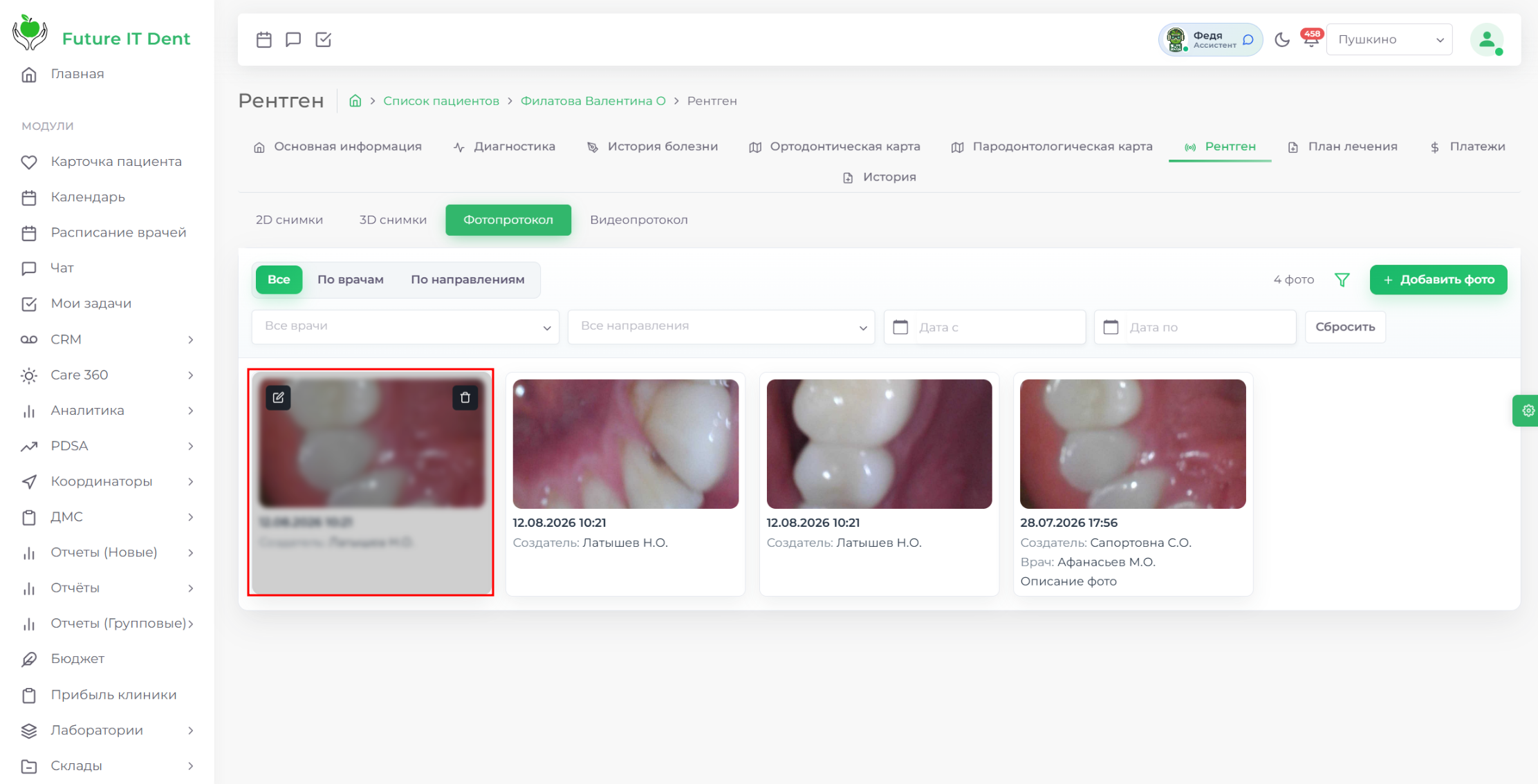

  1. Наведите курсор на снимок.

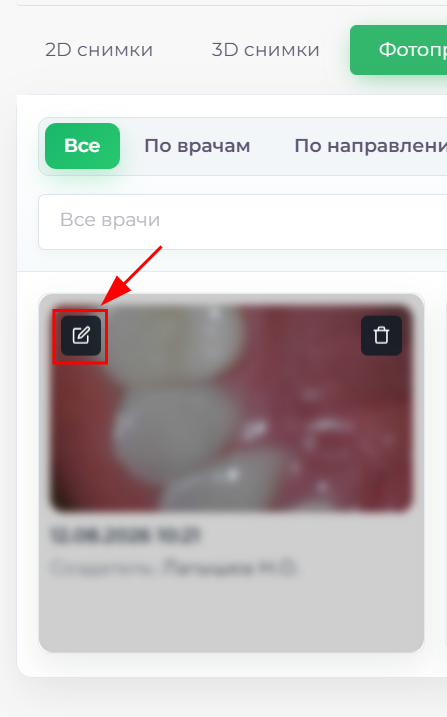

  2. Нажмите на кнопку в виде карандаша в левой части поля снимка.


  1. Скорректируйте данные.


  1. Сохраните.

Удалить фотопротокол​

  1. Наведите курсор на снимок.

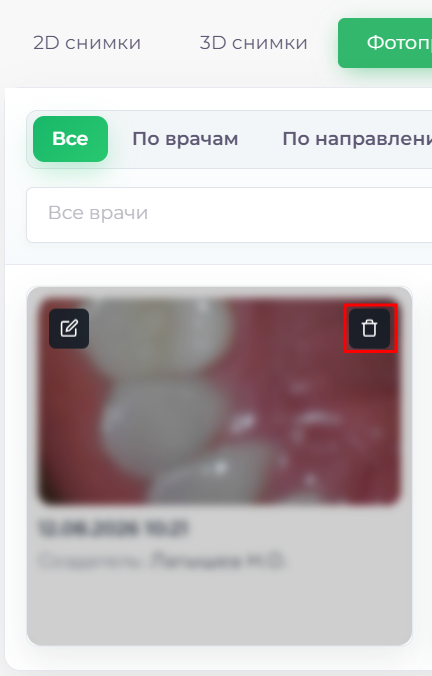

  2. Нажмите на иконку корзины в правой части снимка.


Видеопротокол​

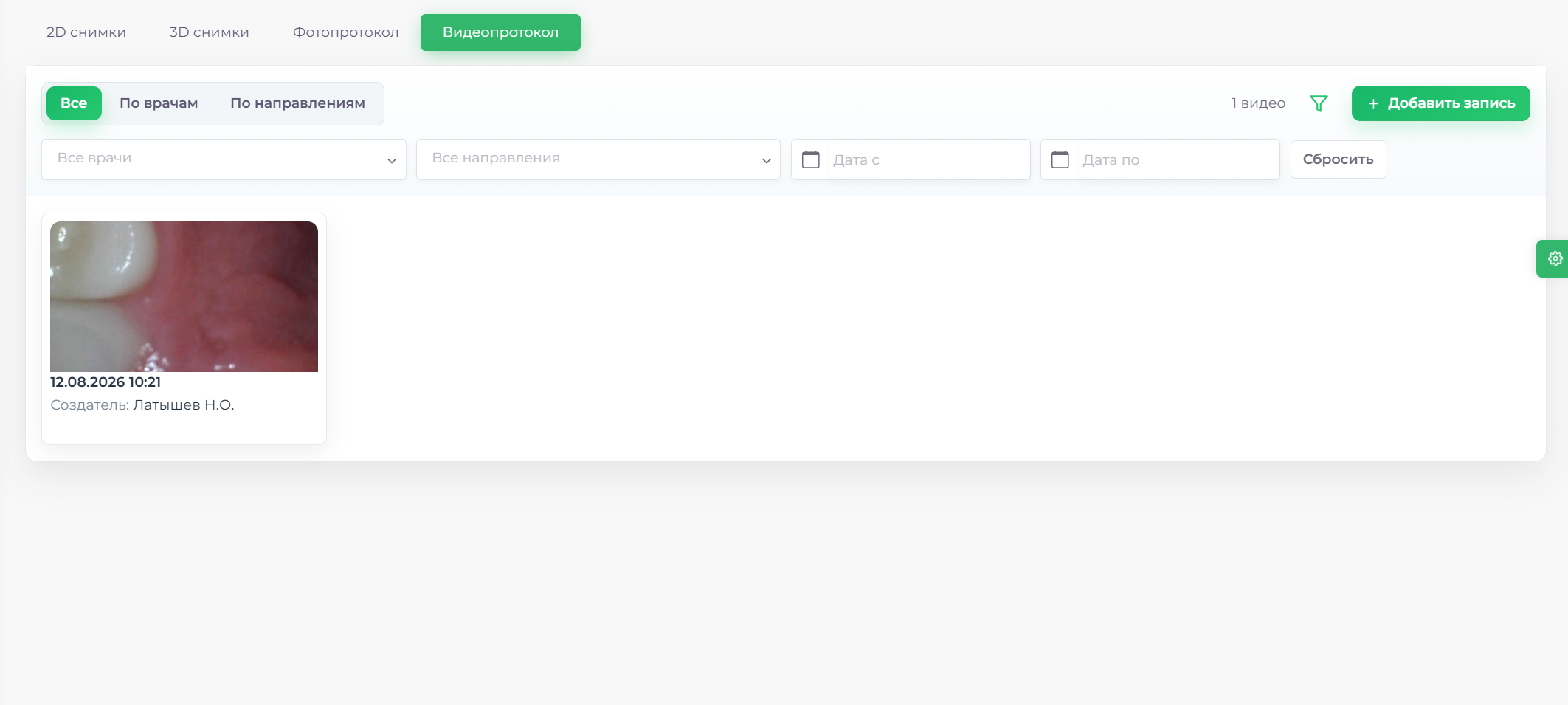

В данном блоке хранятся подгруженные видеопротоколы.

Для расширенного просмотра наведите курсор на видеопротокол и нажмите на поле видео.

Добавить видеопротокол​

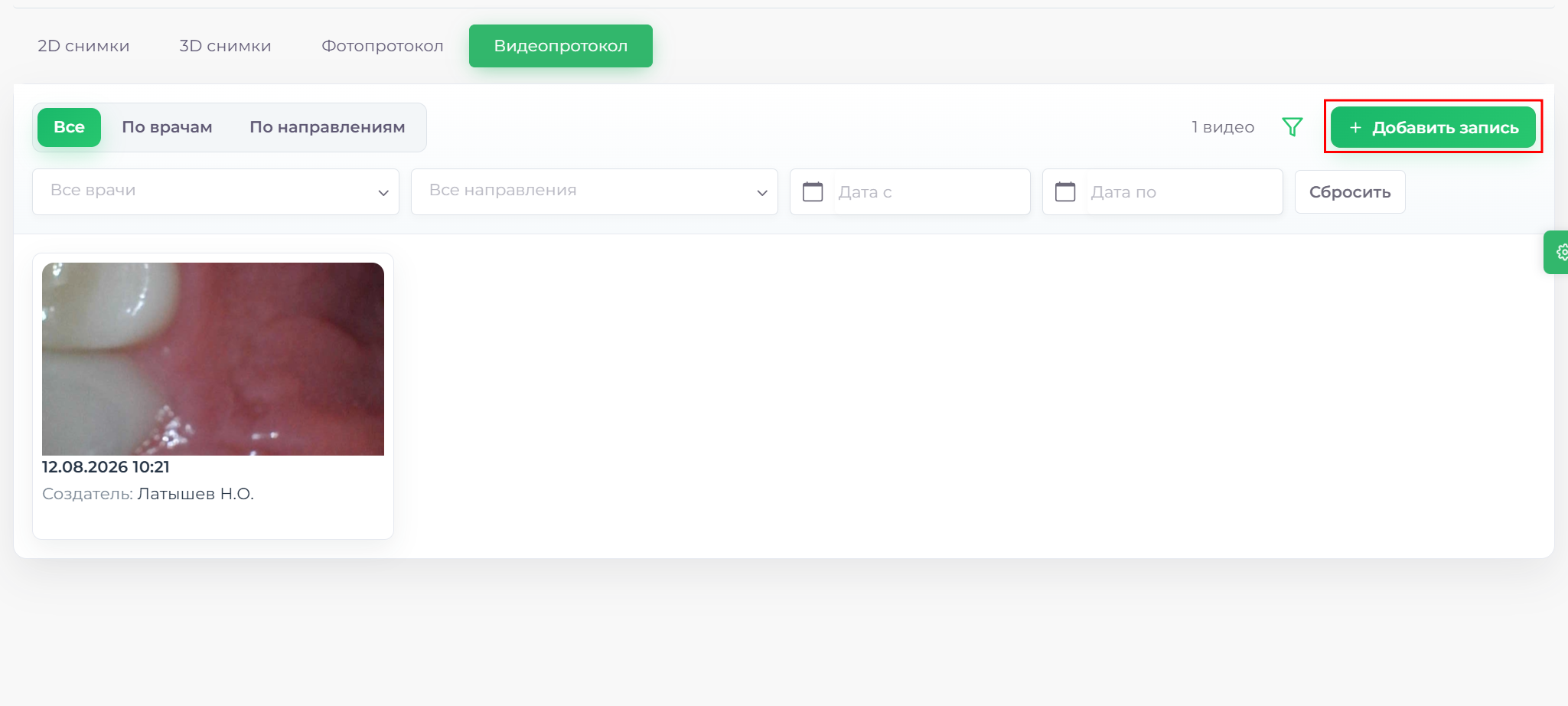

  1. Нажмите на кнопку "Добавить запись":

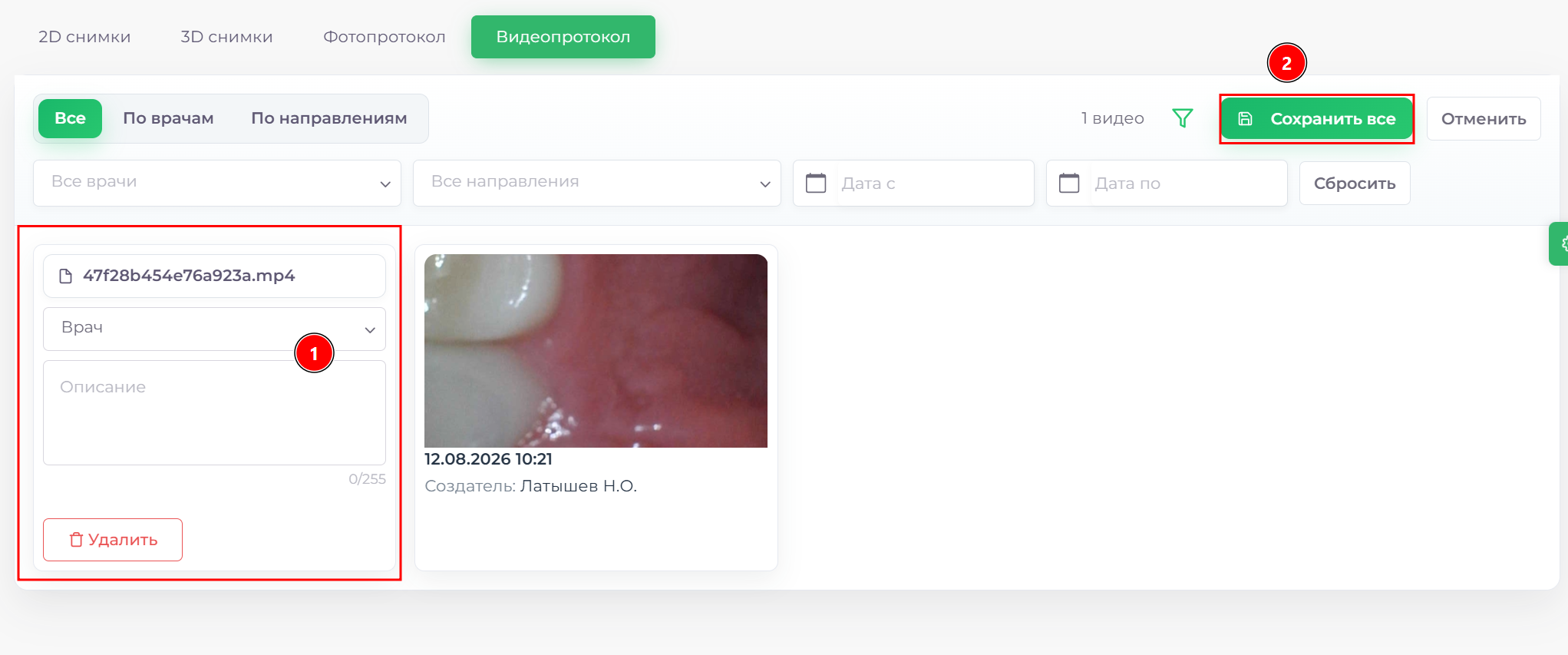

  1. Выберите файл для загрузки на своём компьютере, затем заполните всю необходимую информацию в появившемся блоке и нажмите на кнопку "Сохранить все".


Редактировать видеопротокол​

  1. Наведите курсор на снимок.

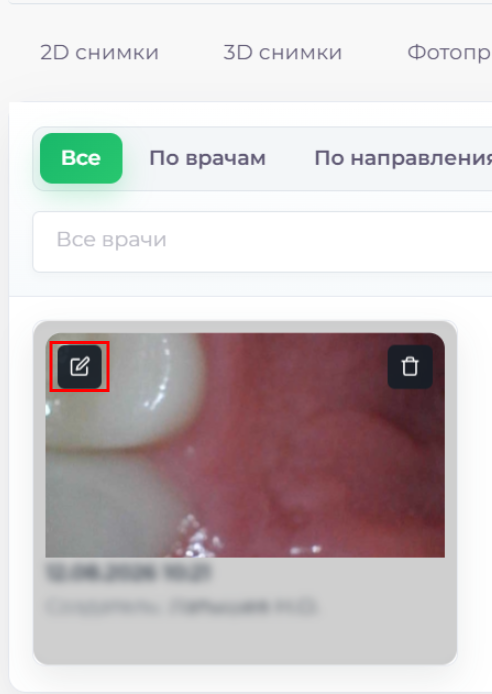

  2. Нажмите на кнопку в виде карандаша в левой части поля видео.


  1. Внесите изменения.


  1. Сохраните.

Удалить видеопротокол​

  1. Наведите курсор на видеопротокол.

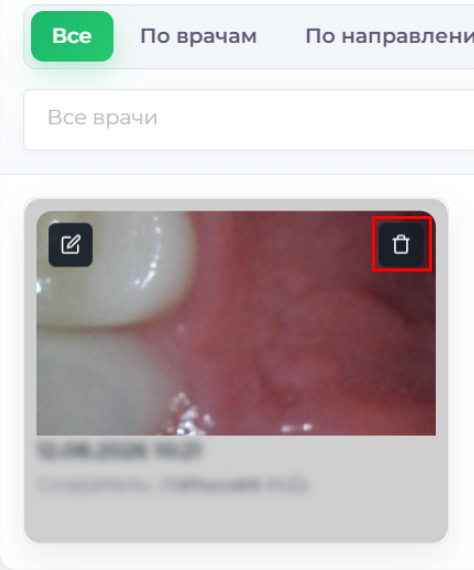

  2. Нажмите на иконку корзины в правой части видеопротокола.
